熱電式熄火安全保護裝置（不含閥體）

（工作原理）

性能簡介： 在使用燃?xì)饩撸瑹崴饕馔獍l(fā)生熄火時、或正常燃燒過程中被吹熄滅，燃?xì)庀ɑ鸢踩Ｗo(hù)裝置將自動切斷氣源，防止燃?xì)庑孤抖斐芍卸净虮ㄊ鹿拾l(fā)生。

熱電式熄火安全保護裝置工作原理示意圖



燃?xì)庀ɑ鸨Ｗo(hù)裝置由熱電偶與電磁閥兩部分組成，如圖1所示，當熱電偶頂端（熱電偶感應頭）被火焰加熱時，熱電偶感應頭受熱，從而發生熱電動勢，當達到足夠熱電動勢時驅動電磁閥吸合，當火焰熄滅時隨著熱電偶感應頭部溫度的下降，熱電勢逐步消失，致使電磁力而隨之消失，電磁閥在彈力的作用下切斷氣源。

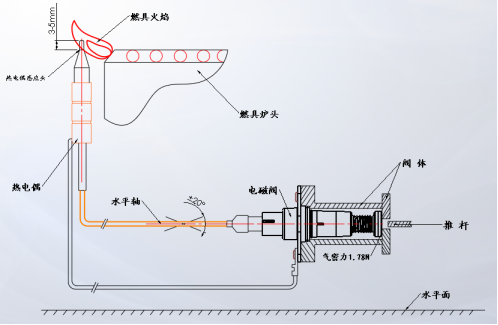

圖1 熄火保護裝置安裝示意圖

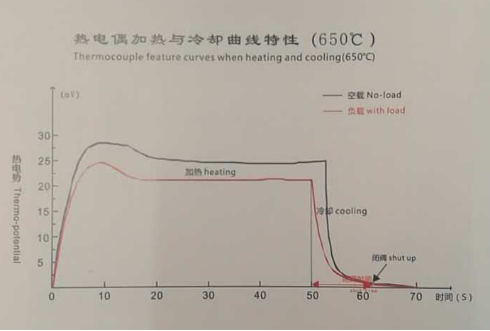

圖2 熱電偶加熱與冷卻曲線特性
